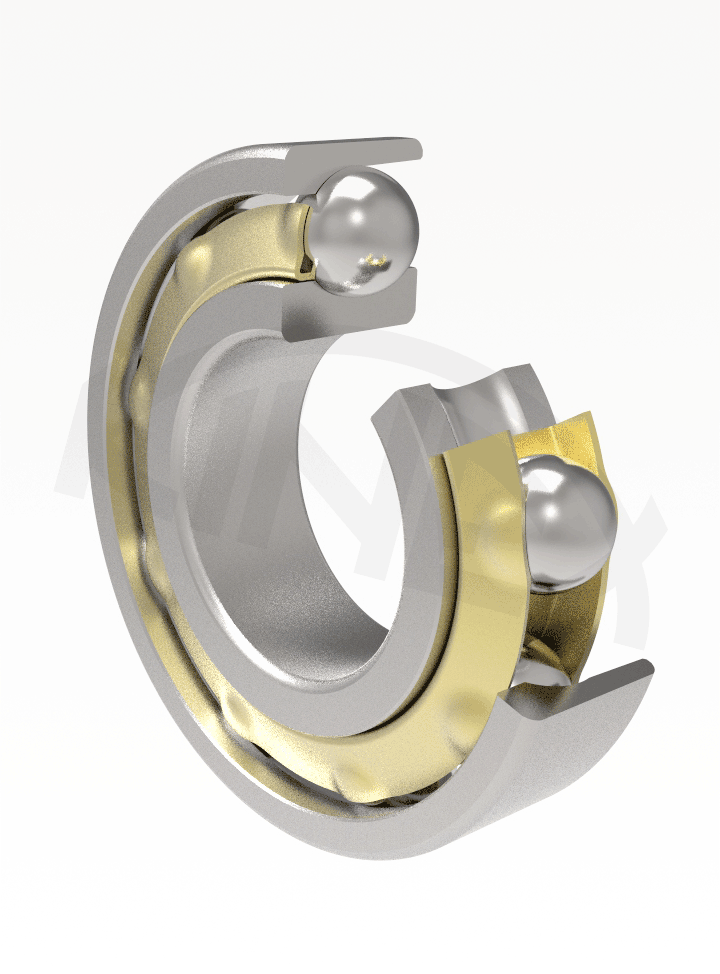

Jednoradové guľkové ložiská rozoberateľné

Hlavné rozmery jednoradových guľkových ložísk, uvedených v rozmerových tabuľkách, okrem jednoradových guľkových ložísk rozoberateľných typu E a BO, zodpovedajú medzinárodnému rozmerovému plánu ISO 15.
Rozmery drážok pre poistné krúžky súhlasia s medzinárodnou normou ISO 464.

Jednoradové guľkové ložiská sa bežne vyrábajú stupni presnosti PO a P6. Pre zvláštne prípady uložení náročných na presnosť alebo pre uloženia s vysokou frekvenciou otáčania sa používajú ložiská vo vyšších stupňoch presnosti P6, P5 a P4. Pre elektrické stroje točivé sa používajú ložiská v stupni presnosti P6E.

Medzné hodnoty odchýlok presnosti rozmerov a chodu sú uvedené v ISO 492. Výnimku tvoria iba jednoradové guľkové ložiská rozoberateľné typu E a BO, ktorých vonkajší priemer D má medznú odchýlku +0,01/0,00 mm.

Ložiská v stupni presnosti P5, P4 sa vyrábajú z kvalitnejšieho materiálu - pretavovanej ocele pod struskou alebo vo vákuu.

Bežne vyrábané jednoradové guľkové ložiská majú normálnu radiálnu vôľu, ktorá sa neoznačuje. Pre zvláštne prípady ulože­nia sa dodávajú ložiská so zmenšenou radiálnou vôľou (C2) alebo so zväčšenou radiálnou vôľou (C3, C4, C5).

Bežne vyrábané jednoradové guľkové ložiská majú normálnu hladinu vibrácií, stanovenú výrobcom. Pre zvláštne prípady uloženia náročné na tichý chod sa dodá­vajú ložiská so zníženou hladinou vibrácií (C6).

Znaky stupňa presnosti, vôle v ložisku a hladiny vibrácií sa spájajú pri súčasnom vypustení znaku C pri druhej a nasledujú­cej zvláštnej vlastnosti ložiska, napr.:
P6 + C3 = P63                6004 P63

C3 + P6 = C36                6303-2RS C36

P6 + C3 + C6 = P636      6204-2Z P636

Pre uloženia s vyššou prevádzkovou teplotou ako 120 °C sa dodávajú zvlášť tepelne spracované stabilizované jednoradové guľkové ložiská, u ktorých je zabez­pečená ich tvarová stabilita pri prevádzko­vej teplote 150 °C - 400 °C (SO, S1, S2, S3, S4, S5).

Dodávky stabilizovaných ložísk je potrebné vopred prerokovať s dodáva­teľom.

Pre jednoradové guľkové ložiská je prí­pustná len malá vzájomná naklopiteľnosť ložiskových krúžkov, preto môže byť odchýlka súososti úložných miest len veľmi malá. Nesúososť vyvoláva prídavné zaťaženie ložiska, čím skracuje jeho trvanlivosť.

Hodnoty prípustného naklopenia pri normálnych prevádzkových podmienkach sú uvedené v tabuľke.

Typ ložiska                                                 Zaťaženie
                                       veľké (Fr<0,15 Cor)          malé(FraO,15 Cor)
618,619,160,60                            2′ až 6′                        5′ až 10′
62,63,64                                      5′ až 10′                       8′ až 16′

Jednoradové guľkové ložiská rozoberateľné:
Pr = Fr pre Fa/Fr ≤ 0,2

Pr = 0,5 Fr + 2,5Fa pre Fa/Fr > 0,2

Koeficienty

Fa/Cor      e        Y

0.025     0.22     2
0.040     0.24    1.8
0.070     0.27    1.6
0.130     0.31    1.4
0.250     0.37    1.2
0.500     0.44     1

Jednoradové guľkové ložiská rozoberateľné:

Por = 0,9 Fr + 0,3 Fa (Por ≥ Fr)

Označovanie ložísk v základnom alebo bežnom modifikovanom vyhotovení je uvedené v rozmerových tabuľkách. Modi­fikácia od základného vyhotovenia sa označuje prídavnými znakmi podľa STN 02 4608. Význam najčastejšie použí­vaných znakov pre jednoradové guľkové ložiská je v tabuľke.
